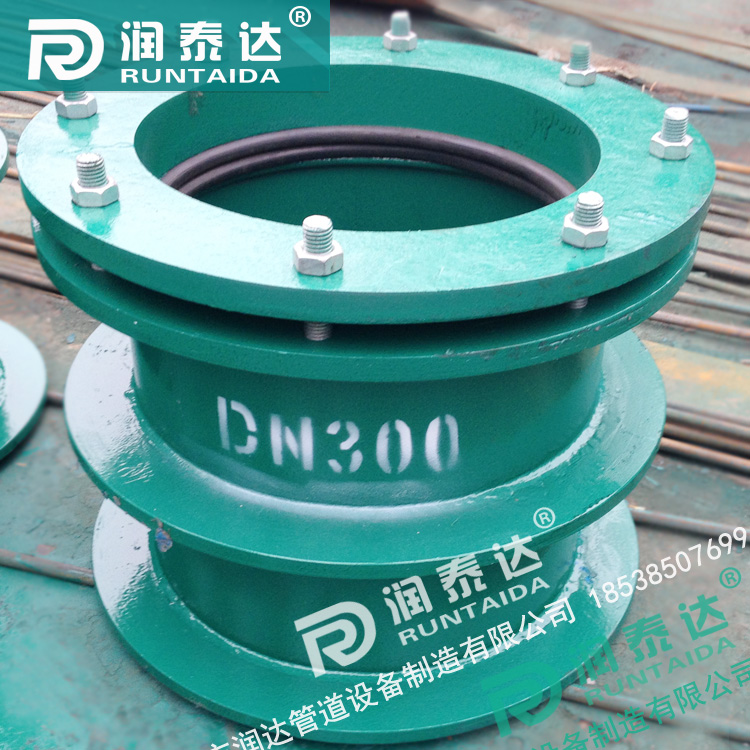

柔性防水套管安裝時的注意事項
雖然柔性防水套管看似簡單，甚至在很多廠家看來它就是一個裝置，只要按照圖集尺寸生產了根本不會出現問題。但這可能僅僅是適用于小口徑柔性防水套管，也絕不會鐵定不出問題。
大口徑柔性防水套管在安裝時也需要注意很多，因它不是常規小口徑的人工就可簡單操作的，它的重力對管道產生了下墜，應提前設好裝置使其無法對管線造成位移。另外膠圈因外徑較大，在緊固螺栓時應使用對角法，避免膠圈受力不均勻，在混凝土澆筑前應提前做好滲水漏水試驗，確保無誤后方可澆灌，否則后果不堪設想。
在圖集沒有標注的大口徑柔性防水套管在制作時就需要廠家根據外徑內徑換算法大致估算尺寸了，并且應與項目使用現場的技術人員及時溝通聯系，因大口徑的鋼管制作工藝不同或標準差異很大程度上影響了鋼管的外徑，如稍不注意則會出現橡膠密封圈過大或過小的現象，使得生產作廢，耽誤了時間也浪費了成本，這是需要注意到的。
S312型柔性防水套管說明：
1 、本圖尺寸均以毫米來計。
2 、S312型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3 、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4 、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5 、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ）大 200mm 。
6 、套管的材料重量是按墻厚 L 值為 300mm 計算，如墻厚大于 300mm 應另行計算。
7 、套管部件焊接材料，用 A3 材料制作， T42 焊接。
鞏義潤達管道設備制造有限公司專業開發生產:剛性防水套管，柔性防水套管，02S404型防水套管，噴塑防水套管，防護密閉防水套管，加長柔性防水套管，橡膠接頭，伸縮接頭，伸縮器，補償器，傳力接頭，單球橡膠接頭，雙球橡膠接頭，異徑橡膠接頭，單法蘭伸縮接頭，雙法蘭伸縮接頭，單法蘭傳力接頭，雙法蘭傳力接頭，等產品。以誠信為主，長期合作為發展目標，歡迎新老客戶惠顧。
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
C |
重量 |
|
|
鑄鐵管 |
球墨鑄鐵管 |
|||||||
|
75 |
93 |
- |
115 |
135 |
245 |
12 |
10 |
9.25 |
|
100 |
118 |
118 |
140 |
160 |
270 |
12 |
10 |
1O.89 |
|
150 |
169 |
170 |
190 |
220 |
330 |
16 |
12 |
21.12 |
|
200 |
220 |
220 |
240 |
270 |
380 |
16 |
12 |
25.91 |
|
250 |
271.6 |
274 |
295 |
325 |
435 |
16 |
12 |
31.17 |
|
300 |
322.8 |
326 |
377 |
380 |
500 |
16 |
12 |
37.40 |
|
350 |
374 |
378 |
400 |
435 |
555 |
20 |
16 |
50.66 |
|
400 |
425.6 |
429 |
450 |
485 |
605 |
20 |
16 |
56.45 |
|
450 |
476.8 |
- |
500 |
535 |
655 |
20 |
16 |
62.24 |
|
500 |
528 |
532 |
555 |
595 |
735 |
22 |
18 |
81.94 |
|
600 |
630.8 |
635 |
660 |
700 |
840 |
22 |
18 |
96.27 |
|
700 |
733 |
738 |
760 |
805 |
945 |
26 |
20 |
126.1 |
|
800 |
836 |
842 |
865 |
910 |
1050 |
26 |
20 |
142.4 |
|
900 |
939 |
945 |
970 |
1020 |
1160 |
28 |
20 |
175.3 |
|
1000 |
1041 |
1048 |
1075 |
1125 |
1265 |
28 |
20 |
193.3 |
|
1100 |
1144 |
- |
1170 |
1225 |
1365 |
30 |
24 |
229.4 |
|
1200 |
1246 |
1255 |
1280 |
1335 |
1475 |
30 |
24 |
250.0 |
